贴片电容识别容值代码
浏览次数:1385
|
发布日期:2020-11-25
现在较为通用的容值代码表示方法为三位代码“XXY”表示法前两位数字表示乘系数,后一位表示乘指数,单位为pF。其中一般前两位的取抄值范围为上述E6和E12系列,知后一位数字表示乘指数10 n。当Y= 9时,对应前述n = -1;当Y= 8时,对应前述n = -2;当Y= 0,1,2,3,4,5,6,7时,Y就等于n。
示例如下:
0.5pF容值代码表示为508; 68pF容值代码表示为680;
1 pF容值代码表示为109; 150pF容值代码表示为151;
4.7pF容值代码表示为479;
2200pF容值代码表示为222;10pF容值代码表示为100;

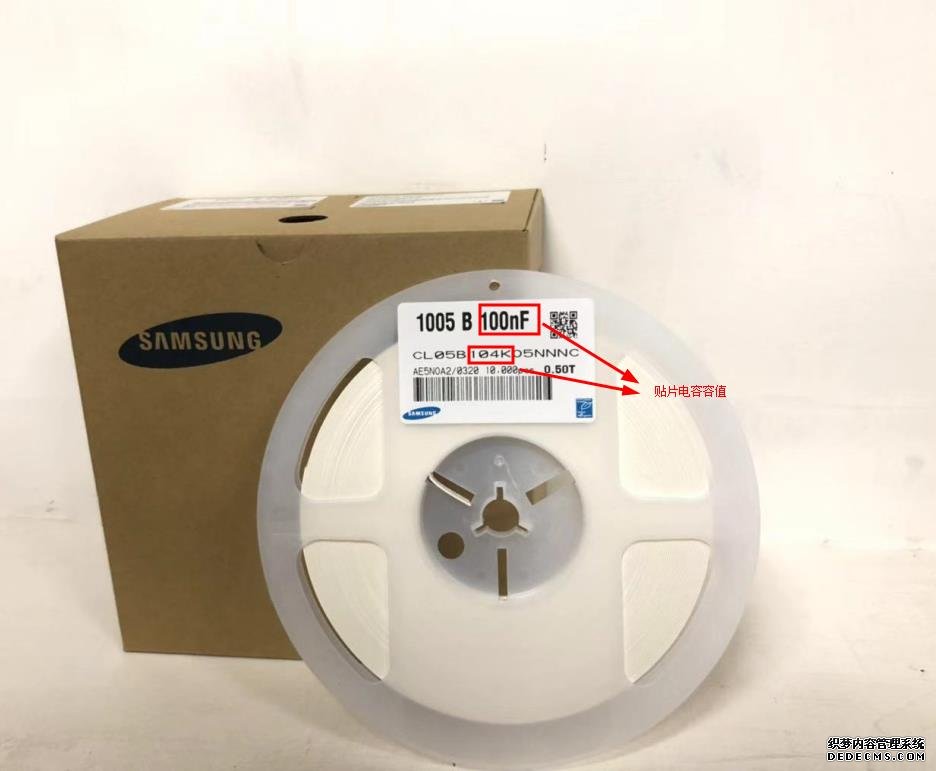

100000pF容值代码表示为104(0.1μF);
47μF容值代码表示为476;220μF容值代码表示为227
