tdk电容怎么看耐压？最近很多网友不知道采购回来的TDK电容不知道怎么看耐压，今天超翔小编来讲解下，希望对您有帮助！
TDK贴片电容、耐压一般标注在料盘型号上，没有直接表示出来，很难看出它的一个耐压，我们就要了解TDK的命名规则，当然也有测试仪测出耐压值。

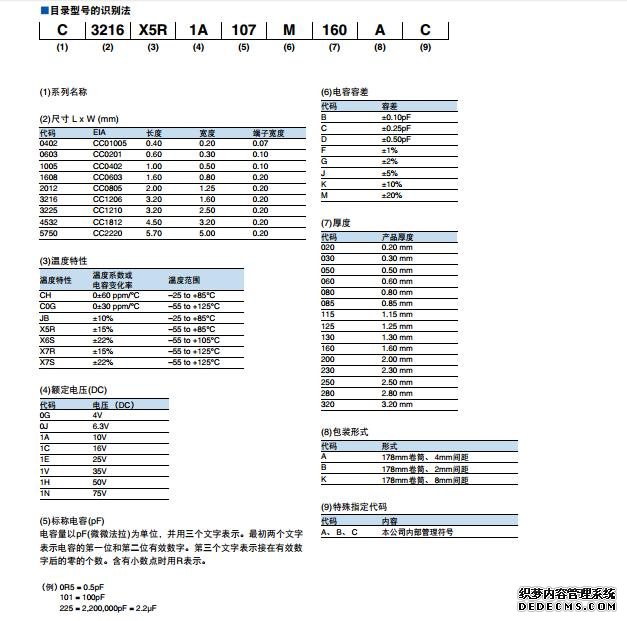

TDK贴片电容型号命名规则：
例如 : C 3216 X5R 1A 107 M 160 A C
系列名称: 体积 材料 电压 容量 误差 包装
贴片电容一般额度耐压值有：4v、6.3V、10V、16V、25V、35V、50V、100V、250V、500V、630V、1kV、2kV、3kV、5kV等...
如型号C 3216 X5R 1A 107 M 160 A C
TDK贴片电容、耐压一般标注在料盘型号上，没有直接表示出来，很难看出它的一个耐压，我们就要了解TDK的命名规则，当然也有测试仪测出耐压值。
TDK贴片电容型号命名规则：
例如 : C 3216 X5R 1A 107 M 160 A C
系列名称: 体积 材料 电压 容量 误差 包装
贴片电容一般额度耐压值有：4v、6.3V、10V、16V、25V、35V、50V、100V、250V、500V、630V、1kV、2kV、3kV、5kV等...
额定电压Eds：
OG 4V
OJ 6.3V
1A 10V
1C 16V
1E 25V
如型号C 3216 X5R 1A 107 M 160 A C
1A=电压=10v 那么它的耐压就是10v的耐压值，如果是钽电容的话进口的钽电容一般是1/3 也就是说，你实际电路电压是6.3V的话 你可以用10V可以没有问题，不过一般工程都会留有余地不会选择10V，都会选择16V，国产的话就不行，6.3V实际电压，必须选择16V才行.
