贴片电容的识别
浏览次数:1169
|
发布日期:2020-11-25


贴片电容是最常使用的被动元器件之一。因为贴片铝电解电容和贴片钽电容的本体表面都有标示,因此提问题的人应该说的是片式叠层陶瓷电容器,也就是MLCC,虽然行业叫法不同但是本质都是一样的,也由于行业习惯,片式叠层陶瓷电容器我们用贴片电容来取代。

贴片电容的命名,国内和国外的产家有一些区别但所包含的参数是一样的
  贴片电容的命名所包含的参数:
  1、贴片电容的尺寸(0201 0402 0603 0805 1206 1210 1808 1812 2220 2225
  2、贴片电容的材质(COG X7R Y5V Z5U RH SH
  3、要求达到精度(±0.1PF±0.25PF±0.5PF 5% 10%、20%)
    4、电压 4V 6.3V 10V 16V 25V 50V 100V 250V 500V 1000V 2000V 3000V
  5、容量 0PF-100UF
  6、端头的要求 N表示三层电极
       7、包装的要求 T表示编带包装,P表示散包装)

  国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)依次分别代表名称、资料、分类和序号。
  第一部分:名称,用字母表示,电容器用C
  第二部分:资料,用字母表示。
  第三部分:分类,一般用数字表示,个别用字母表示。
  第四部分:序号,用数字表示。
  用字母表示产品的资料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它资料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

贴片电容的识别:
贴片电容识别可以按这两种指标:1、大小(f);2、耐压值(V)。
数学计数法:标值104,容量就是:10X10000pf=0.1uf.如果标值473,即为47X1000pf=0.047uf。(后面的4、3,都表示10的多少次方)。又如:332=33X100pf=3300pf。
电容器耐压的标注有一种是采用一个数字和一个字母组合而成。数字表示10的幂指数,字母表示数值,单位是V(伏)。
字母: A B C D E F G H J K Z

耐压值: 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0


贴片电容的命名:
  0805CG102J500NT
  0805指该贴片电容的尺寸大小,这是用英寸来表示的08表示长度是0.08英寸(换算成mm=0.08*25.40=1.96mm05表示宽度为0.05英寸(换算成mm=0.05*25.40=1.225mm
  CG表示生产电容要求用的材质,
  102指电容容量,前面两位是有效数字、后面的2表示有多少个零102=10102也就是=1000PF
  J要求电容的容量值达到误差精度为5%,介质资料和误差精度是配对的
  500要求电容承受的耐压为50V同样500前面两位是有效数字,后面是指有多少个零。
  N指端头材料,现在一般的端头都是指三层电极(银/铜层)镍、锡
  T指包装方式,T表示编带包装,B表示塑料盒散包装

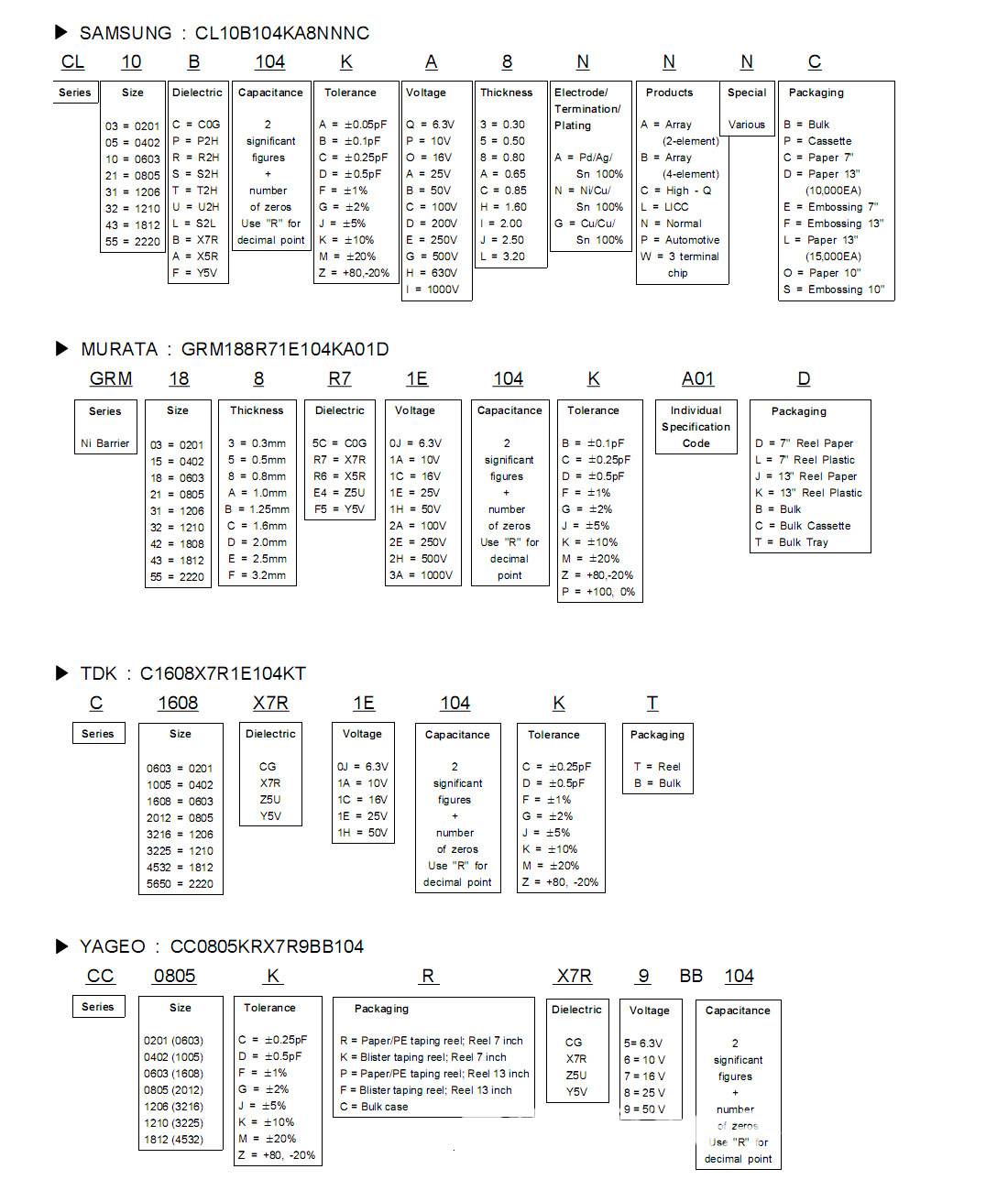

各大贴片电容品牌厂商命名规则:
