华科贴片电阻命名规则：

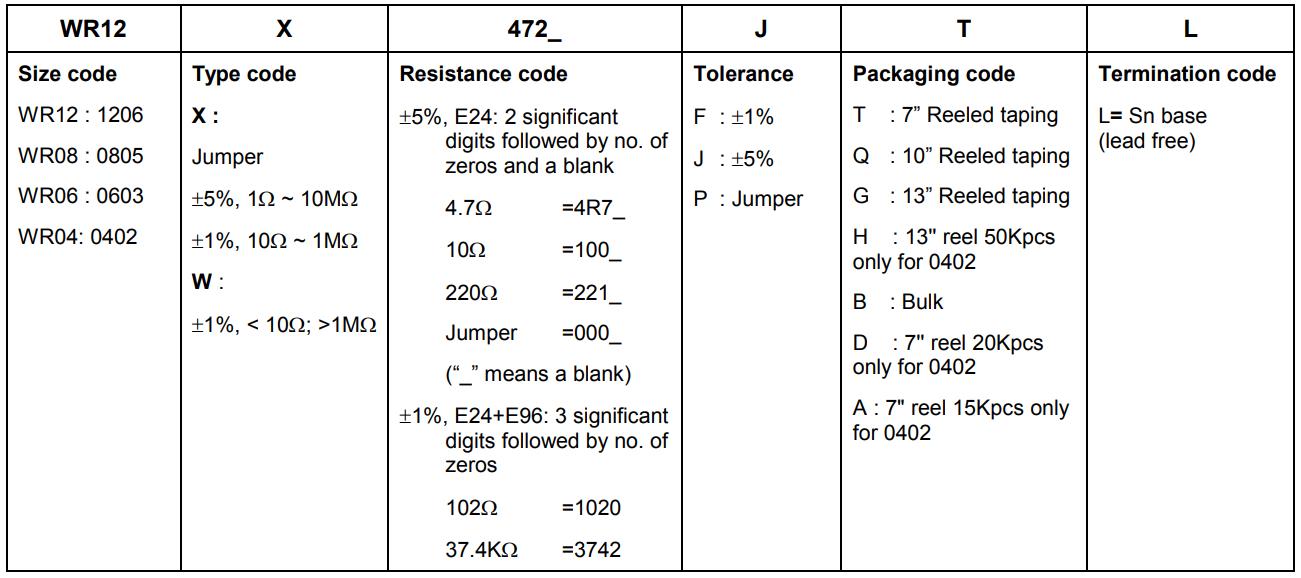

例如：WR12 X 472_ J T L
尺码:WR12：1206 WR08：0805 WR06：0603 WR04：0402
例如：WR12 X 472_ J T L
尺码:WR12：1206 WR08：0805 WR06：0603 WR04：0402
类型代码
X ：跳线5％，1〜10M1％，10〜1M
W：1％，<10； >1M
472-抵抗代码
5％，E24：2显着数字后跟数字。 的零和空白4.7= 4R7_ 10= 100_ 220= 221 跳线= 000_ （“ _”表示空白） 1％，E24 + E96：3点显著 数字后跟数字。 的零 102= 1020 37.4K= 3742
公差
F：1％ J：5％ P：跳线
包装代号
T：7”卷带 Q：10英寸卷带 G：13英寸卷带 H：13''卷轴50Kpcs 仅用于0402 B：散装
D：7''卷轴20Kpcs仅用于0402 A：仅7“卷轴15Kpcs为0402
终止码
L =锡碱
（无铅）
