风华贴片电阻命名规则
浏览次数:1600
|
发布日期:2020-11-25

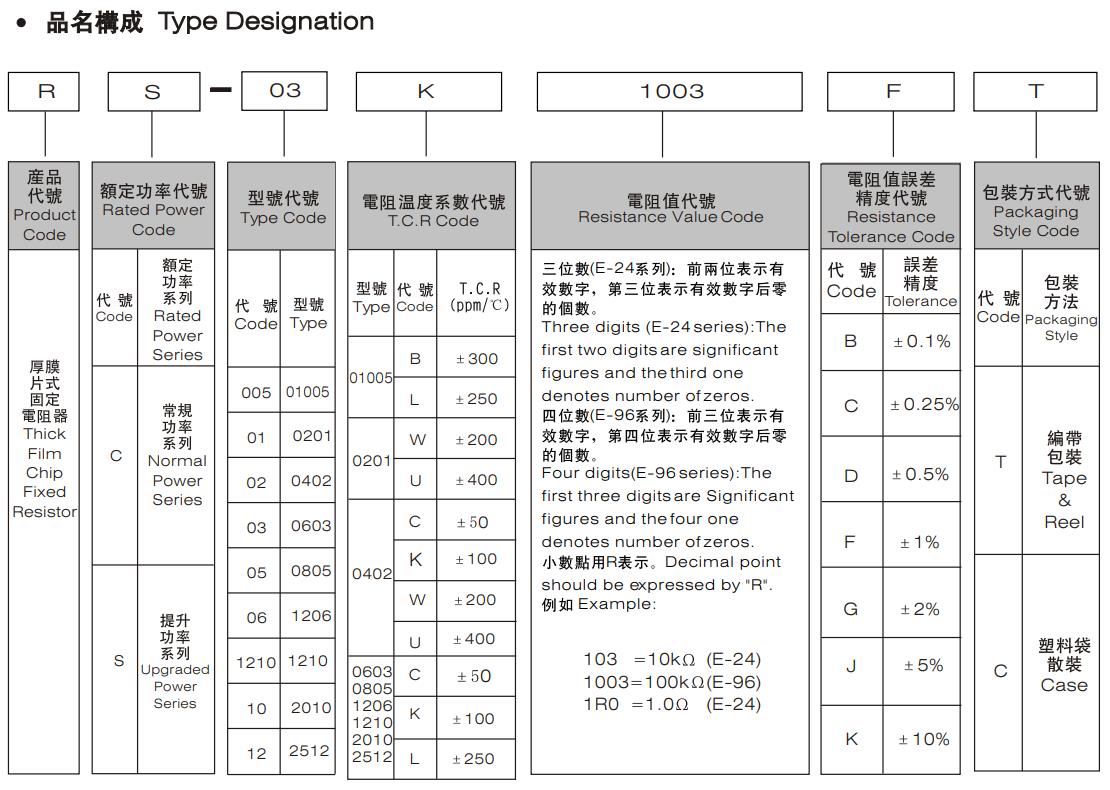

风华风华贴片电阻识别:


5%精度的命名:RS-05K102JTL
1%精度的命名:RS-05K1002FTL

  -表示厚膜片式固定电阻器

  S -是该贴片电阻额定功率所 属系列为特殊功率系列(额定功率比此前的老款标准有所提升):不同封装尺寸的贴片电阻功率不同,但是同一封装尺寸的贴片电阻具有统一的额定功率值。具体数 值如下:0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。


C-系列的额定功率参数表如下:0402是1/16W、0603是1 /16W、0805是1/10W、1206是1/8W、 1210是1/4W、1812是1/2W、2010是1/2W、2512是1W)。

       05 -表示封装尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

        K -表示温度系数为100PPM。其他型号包括:W:正负200PPM;U正负400PPM;K正负100PPM;L正负250PPM;102 -表示电阻阻值为1000Ω=1kΩ

       E-24(5%精度贴片电阻)系列贴片电阻阻值采用三位数表示法:前两位为有效数字,后一位是有效数字后面零的个数,基本单位是Ω。例如:103=10 000Ω=10kΩ。E-96系列(1%精度贴片电阻)采用4位数表示法:前三位为有效数字,后一位是有效数字后面零的个数,基本单位是Ω。例如:1003=100 000Ω=100kΩ。

       J -表示该贴片电阻的阻值误差精度在正负5%内。

       T -表示该贴片电阻的包装形式为编带包装。除了编带包装外,贴片电阻还有塑料盒包装(用B表示)和C(塑料袋散装)两种包装方法。

       L -表示无铅化等级为L级,表示整体低铅(小于等于1000ppm),如果是G 则表示为整体无铅(小于等于100ppm)。
