Yageo-国巨贴片电容命名规则
浏览次数:1503
|
发布日期:2020-11-25

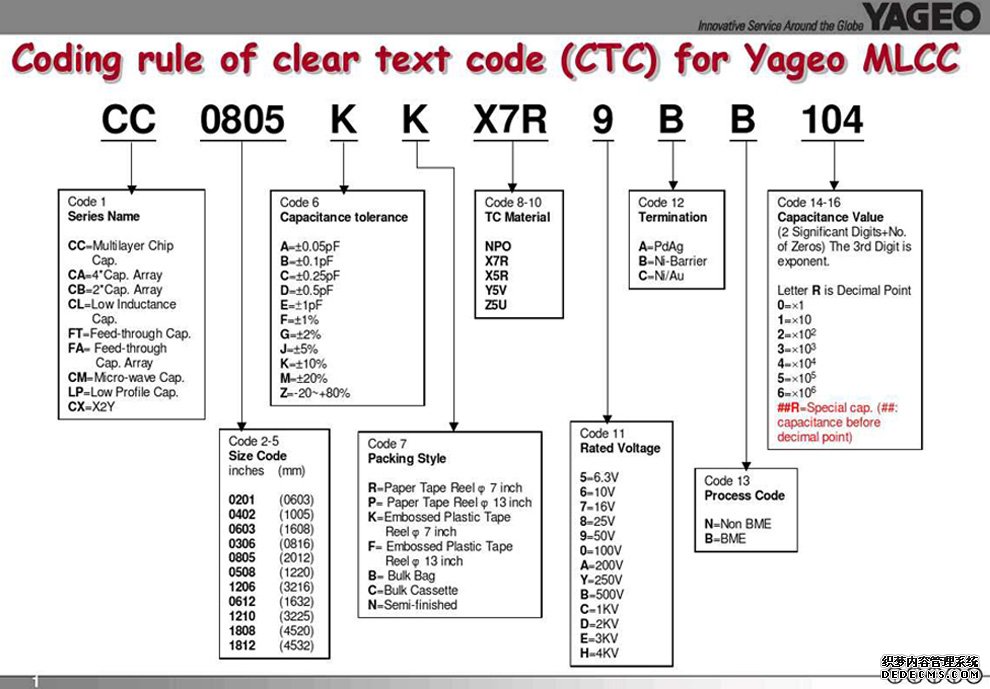

国巨贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。


例如:国巨贴片电容:CC 0805 J R NPO 9 B N 101

CC表示国巨电容系列名称——多层陶瓷贴片电容。国巨电容的系列还有CA(表示排容),CH(表示高频电容)等等。

0805表示尺寸,长度为0.08英寸,宽度为0.05英寸。此外,常见的电容尺寸还有0201,0402,0603,1206,1210,1808,1812等。

J:表示电容容量的误差精度为±5%;另外B=±0.1PF,C=±0.25PF,D=±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。

R:表示7寸盘纸带包装。 此外还有P = Paper tape reel ϕ 13 inch (纸带卷ϕ13英寸)

= Embossed plastic tape reel ϕ 7 inch(模压塑料磁带卷ϕ7英寸)F = Embossed plastic tape reel ϕ 13 inch. (模压塑料磁带卷ϕ13英寸)

= Bulk Bag C = Bulk Cassette(散装盒)

NPO:表示电容材质。此外,常用的电容材质还有X5R,X7R,Y5V,Z5U。

9:表示电压为50V

4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意:100V是用数字0表示,不是字母O)

B:表示端头材料是镍电极。Ni--Barrier 另外还有A = PdAg表示钯银

N:表示NPO。N = Non BME B = BME

101:表示容值,前面两个数字为有效数字,第三个数字表示有几个零。101=100PF, 102=1000PF, 103=10,000PF……以此类推。

1法拉(F)= 1000毫法(mF)=1000000微法(μF)


1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
