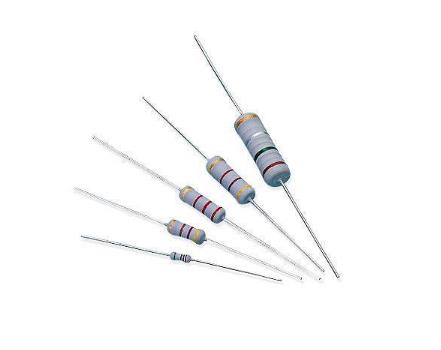

插件碳膜电阻的识别方法详情
浏览次数：1254
|
发布日期：2020-12-01
特性：
精度：1% 5% ，精度高，通过对膜切开螺纹可调整阻值，制成精细电阻器。
阻值规模：阻值规模宽，通常为2。1Ω~10MΩ。
标称阻值：E-48
极限电压高
极好的长时间安稳性，电压的改动对阻值的影响极小，且具有负温度系数。
报价低，制造容易，出产成本低，报价廉价，但体积较大。
包装方式有带装、散装
高频特性好，可制成高频电阻器和超高频电阻器。
固有噪声电动势小，在10UV/V以下。
额定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。
脉冲负荷安稳，对脉冲的适应性好。
使用规模十分广泛，适用于沟通、直流和脉冲电路。
标明：
1、直标法：用数字和单位符号在电阻器外表标出阻值，其答应差错直接用百分数表明，若电阻上未注误差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表明标称阻值，其答应误差也用文字符号表明。符号前面的数字表明整数阻值，后边的数字顺次表明榜首位小数阻值和第二位小数阻值。
3、数码法：在电阻器上用三位数码表明标称值的象征办法。数码从左到右，榜首、二位为有用值，第三位为指数，即零的个数，单位为欧。误差通常选用文字符号表明。
4、色标法：用不一样色彩的带或点在电阻器外表标出标称阻值和答应误差。国外电阻大部分选用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-0。1、银-0。01。
当电阻为四环时，终究一环必为金色或银色，前两位为有用数字， 第三位为乘方数，第四位为误差。
当电阻为五环时，最後一环与前面四环间隔较大。前三位为有用数字， 第四位为乘方数， 第五位为误差。
碳膜电阻通常选用色标法。
与金属膜的差异：
金属膜电阻是是用镍铬或相似的合金真空电镀技术，着膜于白瓷棒外表，通过切开调试阻值，以到达终究需求的精细阻值。金属膜电阻器供给广泛的阻值规模，有着精细阻值，公役规模小的特性。亦可使用于金属膜保险丝电阻器。
而碳膜电阻是当前电子、电器、资讯产品使用量最大，报价最廉价，质量安稳性信任度高。其是从高温真空中别离出有机化合物之碳，严密附着于瓷棒外表之碳膜体，而加以适当之接头后切开调适而成，并在其外表涂上环氧树脂密封以维护。
碳膜电阻和金属膜电阻从外观上看的差异：金属膜有五个色环（1%），而碳膜的色环数为四个（5%）。金属膜的为蓝色，碳膜的为土黄色或是其他的色彩。（微型电阻曩昔的国标是按色彩差异，金属膜电阻用赤色，碳膜电阻用绿色。）但因为技术的进步和假金膜的呈现，这两种办法并不是极好，许多时分区别不开这两种电阻。
比较好的办法是下面两种：
1。用刀片刮开维护漆，显露的膜的色彩为黑色为碳膜电阻；膜的色彩为亮白的则为金属膜电阻。
2。因为金属膜电阻的温度系数比碳膜电阻小得多，所以可以用万用表测电阻的阻值，然后用烧热的电铬铁接近电阻，假如阻值变化很大
