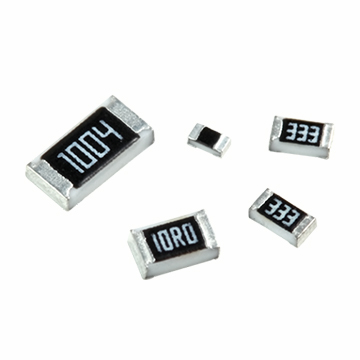

什么样才是精密贴片电阻与主要参数讲解?
浏览次数:728
|
发布日期:2021-11-06
精密电阻通常和高精度电阻关联在一起,精度代表电阻阻值的准确性,事实上准确性受很多因素影响,比如环境温度的变化,电阻自身通电后产生的自热,来自PCB的压力或拉力,外部环境的湿气,甚至是腐蚀性的气体,还有比如焊接、脉冲、过载、静电、辐射等等,都会使电阻的阻值产生变化,就是会影响电阻的阻值精度,那么什么样的电阻才是精密电阻?答案是稳定性和精确性并存的电阻。
精密电阻的稳定性比精确性更重要,电阻的阻值会受到各种影响而发生改变,离开稳定性的高精度是没有意义的。举个例子,电阻出厂时的精度是±0.01%,为这个精度我们支付了昂贵的费用,但在几个月的存储或者几百小时的负载后阻值可能变化超过±300ppm甚至更多。另一种常见的情况是电阻在来料检验的时候在标称的精度范围以内,焊接到PCB后就超出了标称的精度范围。还有比如潮湿,静电等都会导致电阻的阻值产生不可逆的变化。要强调的是,稳定性应该放在首位来考虑,而不是片面的追求高精度。
精密电阻主要参数:
1、精度:精度是来料检验的重要指标,是否所有的精密电阻生产厂家在出厂前都做了精度测试?答案是不一定的。虽然精密电阻有很多不同的工艺和材料的区分,但几乎所有的精密电阻都需要进行调阻才能做到高精密。
2、负载寿命:负载寿命和三方面的因素相关,即功率、温度和时间。降额使用有助于减缓阻值的变化。
3、温漂:在电阻的规格书里,我们往往只看到一个温漂指标,比如±5ppm/°C。实际的情况是很可能这个温漂指标并没有覆盖产品需求的工作温度范围,就是说在不同的温度区间内,同一电阻的温漂是有区别的。
精密电阻的稳定性比精确性更重要,电阻的阻值会受到各种影响而发生改变,离开稳定性的高精度是没有意义的。举个例子,电阻出厂时的精度是±0.01%,为这个精度我们支付了昂贵的费用,但在几个月的存储或者几百小时的负载后阻值可能变化超过±300ppm甚至更多。另一种常见的情况是电阻在来料检验的时候在标称的精度范围以内,焊接到PCB后就超出了标称的精度范围。还有比如潮湿,静电等都会导致电阻的阻值产生不可逆的变化。要强调的是,稳定性应该放在首位来考虑,而不是片面的追求高精度。
精密电阻主要参数:
1、精度:精度是来料检验的重要指标,是否所有的精密电阻生产厂家在出厂前都做了精度测试?答案是不一定的。虽然精密电阻有很多不同的工艺和材料的区分,但几乎所有的精密电阻都需要进行调阻才能做到高精密。
2、负载寿命:负载寿命和三方面的因素相关,即功率、温度和时间。降额使用有助于减缓阻值的变化。
3、温漂:在电阻的规格书里,我们往往只看到一个温漂指标,比如±5ppm/°C。实际的情况是很可能这个温漂指标并没有覆盖产品需求的工作温度范围,就是说在不同的温度区间内,同一电阻的温漂是有区别的。
4、货架寿命:用来考察电阻在标准或者指定存储条件下的阻值稳定性。和负载寿命一样,电阻存放的时间越长,其阻值的变化也会趋于稳定。这就是为什么有些精密仪器制造厂家采购精密电阻并不立即使用,而是存储几个月甚至几年再去使用的原因。当然存储会导致电阻阻值的改变,但这种变化的趋势是越来越小。
