精密贴片电阻与普通贴片电阻的区别!
浏览次数:1148
|
发布日期:2021-11-20
精密贴片电阻是指阻值偏差、电阻的阻值(温度指标)、电阻的主要参数(接触电阻和电感)等指标值达到一定标准的电阻。
精密贴片电阻和普通贴片电阻有两个区别?
1. 材料特性
在一定的温度范围内,精密贴片电阻的误差比普通贴片电阻小很多。
本质区别在于制造精密贴片电阻器所用材料的温度稳定性高于普通电阻器。 比如普通电阻的误差在1%到5%之间,而精密贴片电阻的误差只有0.1%以下。
(误差说明:例如精度为0.1%的电阻是组合误差。实际上,在常温下(例如10°C-35°C),一年内,包括所有误差,电阻应该 仍然在 0.1% 以内。)
2.命名方法

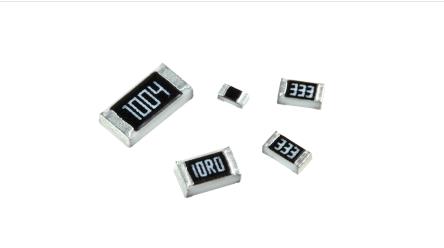

普通贴片电阻标有3个数字,前两个为有效数字,后一个为功率因数,例如:152代表15*10=1500欧姆的平方。 精密贴片电阻标有4个数字,前三个为有效数字,后一个为功率因数,例如:1502代表150*10=15000欧姆平方。
3.如何读取色环
普通电阻和精密贴片电阻色环的读取方法是一样的,只是普通贴片电阻的前两位是数字,而精密贴片电阻的前三位是数字,第四环放大倍数和第一 三位数。 五环误差,所以精密贴片电阻又称五色环电阻。
成本差异:由于精密贴片电阻采用温度稳定性更高的材料,成本远高于普通电阻。
