三星电容标签图解
浏览次数：2284
|
发布日期：2022-02-16

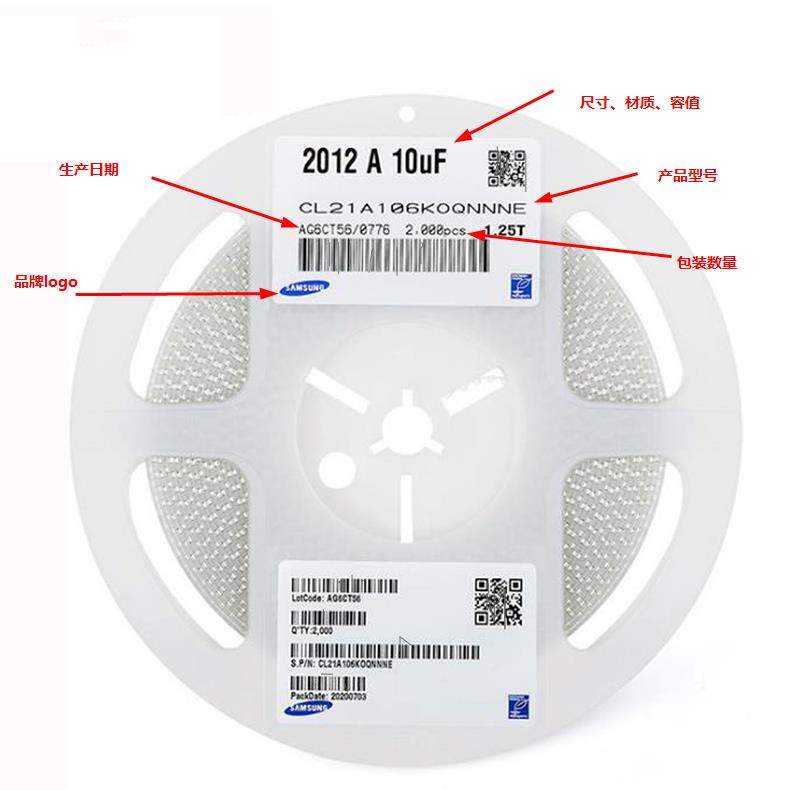

三星电容标签图解：

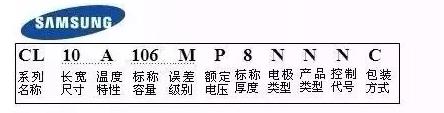

三星电容型号命名规则：
例如：CL 21 A 106 K O Q 8 N N N E
1 2 3 4 5 6 7 8 9 10 11
1 系列编码
CL=积层陶瓷电容
2 尺寸编码
03=0201(0603) 21=0805(2012) 42=1808(4520)
05=0402(1005) 31=1206(3216) 43=1812(4532)
10=0603(1608) 32=1210(3225) 55=2220(5750)
14=0504(1410) 01=0306(0816) 12=0508(1220)
3 介质
I类 II类
C=C0G S=S2H L=S2L
P=P2H T=T2H
R=R2H U=U2J
A=X5R F=Y5V
B=X7R X=X6S
4 容量
电容容量用三位数表示，前面两位为有效数字，第三位为有效数字后"O"的位数
如：104 = 1 00000 （单位pF）
如果中间一位为R 则表示"."
如：4R7 = 4.7pF
5 电容的误差
B=±0.1pf F=±1pf±1% K=±10%
C=±0.25pf G=±2% M=±20%
D=±0.5pf J=±5% Z=+80/-20%
6 额定电压
R=4V O =16V B =50V E = 250V I = 1000V
Q=6.3V A =25V C=100V G = 500V J = 2000V
P =10V L =35V D =200V H = 630V K= 3000V
7 厚度
3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米
5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米
8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米
8 内电极
A=常规产品 钯/银/镍屏蔽/锡 100%
N=常规产品 镍/铜/镍屏蔽/锡 100%
G=常规产品 铜/铜/镍屏蔽/锡 100%
L=低侧面产品 镍/铜/镍屏蔽/锡 100%
9 产品编码
A =阵列(2-元素) L =LICC
B =阵列(4-元素) N =常规
P =自动 C=高频
10 特殊编码
11包装编码
B=散装 O=纸版箱料带,10英寸料盘 E=压花纸版箱,7英寸料盘
P=散装箱 D=纸版箱料带,13英寸料盘(10000ea) F=压花纸版箱,13英寸料盘
C=纸版箱料带,7英寸料盘 L=纸版箱料带,13英寸料盘(15,000ea) S=压花纸版箱,10英寸料盘
三星电容标签生产日期编码：
比如：AB6QODF
A=自动化编码；B=年份；6=月份；Q=日份；O=产地；DF=投产日期序号、那么这就是2015年6月26日，年份字母代表有：X=2011年 Y=2012年 Z=2013年 A=2014年 B=2015年。
月份字母代表有：1=1月 2=2月 3=3月 4=4月以此类推到9月 A=10月 B=11月 C=12月。日份字母代表有：1=1日 2=2日 3=3日 4=4日 5=5日 6=6日 7=7日 8=8日9=9日 A=10日 B=11日 C=12日 以此类推。
产地字母代表有：K=（Korea HQ）韩国总部；M=（Mrxico）墨西哥；B=（Korea Busan）韩国釜山厂；O=（Dsem）东莞厂；P=（Philipping）菲律宾厂；S=（Soochow）苏州厂；T I J (Tsem)天津厂；T=（表示全程于天津厂制造）；I=（表示抛光制造后于天津厂制造；J=（表示谨于天津厂）。
关于三星贴片电容的日期怎么看就介绍到这里啦。掌握这些基本的日期标识就可以清楚的根据其标识来识别产品的出厂日期、避免购买到电子元器件生产日期太久而无法保障产品的品质，不同的标识代表着不同的产地，代表着不同的日期。如果对于这些标识所代表的意思不了解、那么则无法准确的分析三星电容的生产日期请联系超翔电子。
