DARFON达方电容命名规则
浏览次数:984
|
发布日期:2022-04-11

DARFON(达方)贴片电容命名规则:



例如:达方电容型号:C 1005 NP0101JGTS△

产品代码:C = MLCC陶瓷电容器
1005=尺寸:0402(01005) 0603(0201) 1005 (0402) 1608 (0603) 2012 (0805) 3216 (1206)  3225(1210) 4520 (1808) 4532 (1812)


NPO=NP0: 0土30ppm/C -55C to +125C ,  X5R:+15% -55C to +85°C , X7R:+15% X7S:+22% X7T: +22%/-33% X7U: +22%/-56% -55C to +125C  ,X6S: +22% 55°C to +105°C  ,Y5V: +22%/-82% -30°C to +85C


101容值:101容量电容容量用三位数表示,前面两位为有效数字,第三位为有效数字后"O"的位数如:104 = 1 00000               (单位pF);如果中间一位为R  则表示"."如:4R7 = 4.7pF。106 = 10UF



J=精度:A:+ 0.05pF B:+0.1pF C: 士0.25pF  D:土0.5pF  F: +1%  G: +2% J: +5% K: +10%  M: +20%   Z: +80/-20%



G=电压:B: 4V  C:6.3V D:10V E: 16V  F: 25V   N: 35V G: 50V H: 100V   J: 200V K: 250V L: 500V M: 630V P: 1KV   Q:2KV R: 3KV S: 4KV



T=包装代码:T:纸带卷01 80毫米(7“) N:纸带卷筒0250毫米(10“)  纸带卷筒0330毫米(13“) P:浮雕卷筒0180 mm(7“) D:浮雕卷筒0250 mm(10“)   E:浮雕卷筒0330毫米(13“) W:特殊包装



S=应用程序代码S:标准 Q:高Q/低ESR   F:微波     A:AEC-Q200汽车资讯娱乐



厚度码:Z=0.20  A=030  Q=0.45  B=0.50  C=0.60  M=0.70  D=0.80  E=0.85  I=095   J=1.00   F=1.15  G=1.25  H=1.50    L=1.60  N=2.00  P=2.50  R=3.2

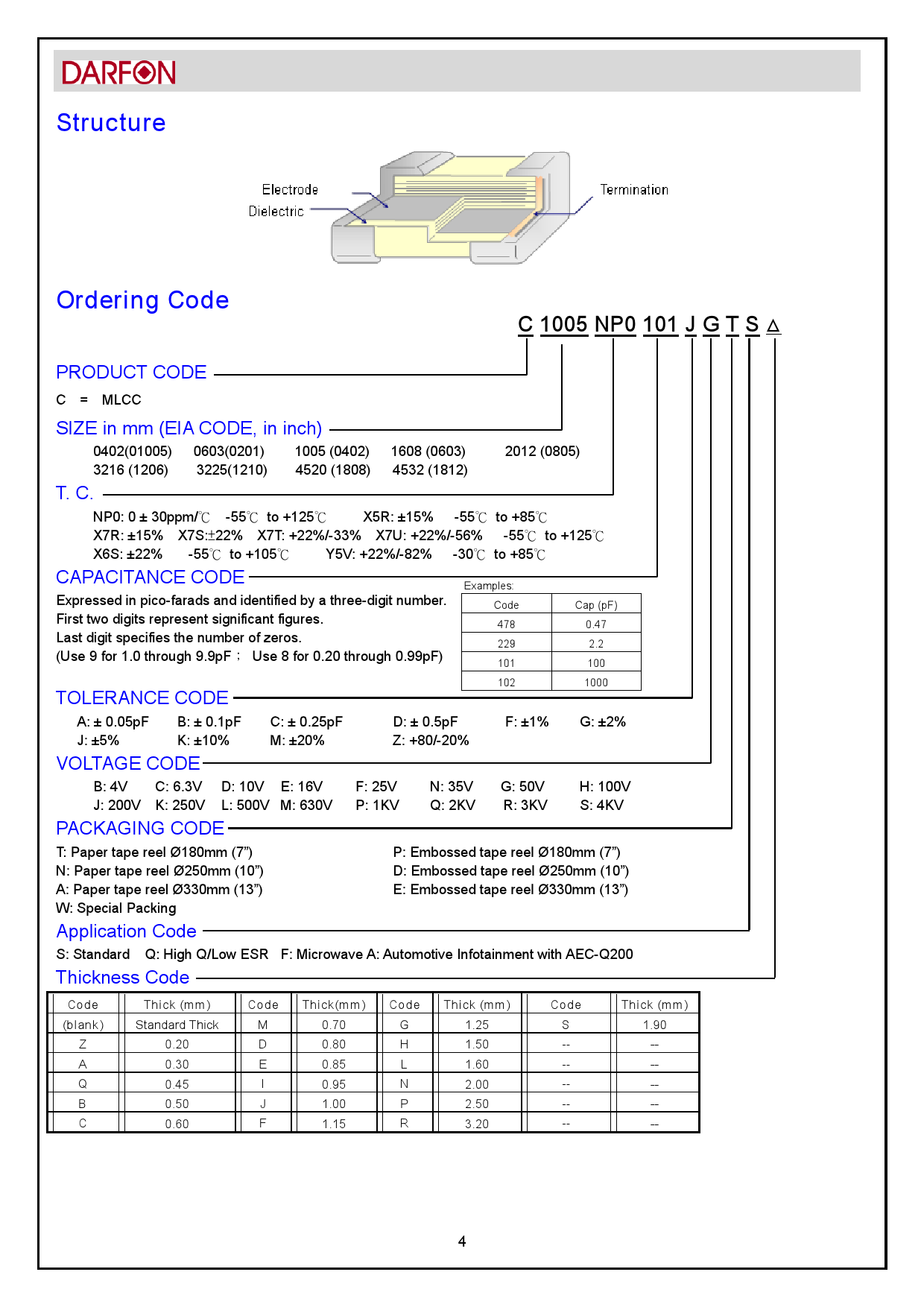

DARFON(达方)贴片电容编码对照表:
