三星电容编码规则
浏览次数:1791
|
发布日期:2022-07-02

三星电容编码规则:


规格试例: CL 10 A 105 K Q  8 N N  N   C
           1  2   3    4  5  6  7  8  9 10  11

1.系列编码
CL=积层陶瓷电容
2.尺寸编码
英寸(毫米)                     英寸(毫米)                 英寸(毫米)
03-=0201 (0603 )         21=0805 (2012)         42=1808 ( 4520 )
05-0402 ( 1005 )          31=1206 ( 3216)        43-1812 ( 4532 )
10=0603 ( 1608)          32=1210 ( 3225)        55-2220 ( 5750)
3.电介质编码
     I类                                         I1类
C- C0G S-S2H    L=S2L       A=X5R F=Y5V
P=P2H T-T2H                      B=X7R X=X6S
R=R2H U=U2J
4.电容编码
以pF表示的电容,2个有效位加上零的数量。
例如) 106=10 x 10-1000000pF
对于<10pF,字母R表示小数点。
例如) 1R5=1.5pF
5.公差编码
B=±0.lpF           F=±lpF,±1%*          K=±10%
C=±0.25pF       G=±2%                     M=±20%
D=±0.5pF         J=±5%                    Z=+80/- -20%
对于小于等于10pF的数值,F=± IpF
对于大于10pPF的数值,F=±1%。
6.额定电压编码
R=4V         O=16V            B=50V     E=250V      1=1000V
Q=6.3V      A=25V           C=100V    G=500V      J= 2000V
P=10V       L=35V            D=200V    H=630V      K=3000V
7.厚度编码
3-0.30毫米    A-0.65毫米    M=1.15毫米   1=2.00毫米    Q=1.25毫米*
5=0.50毫米  C-0.85毫米    F-1.25毫米    J=2.50毫米     V=2.50毫米*
8=0.80毫米  D=1.00毫米   H=1.60毫米   1=3.20毫米
8.内电极/端子/电镀编码
A=常规产品钯/银/镍屏蔽/锅100%
N=常规产品镍/铜/镍屏蘞/锡100%
G=常规产品铜/铜/镍屏蔽/锡100%
L=低侧而产品镍/锅/镍屏蔽/锡100%
9.产品编码
A=阵列(2元素)        L=LICC
B-=阵列(4-元素)     N=常规
C=高频                  Pa自动
10.特殊编码
N=预留给未来用途
11.包装编码
B=散装                                          0=纸板箱料带,10英寸料盘                                E=压花纸板箱,7英寸料盘
P=散装箱                                      D=纸板箱料带,13英寸料盘( 0000ea)                F=压花纸板箱,13英寸料盘

C=纸板箱料带,7英寸料盘            L =纸板箱料带,13英寸料盘( 15000ea )             S=压花纸板箱,10英寸料盘

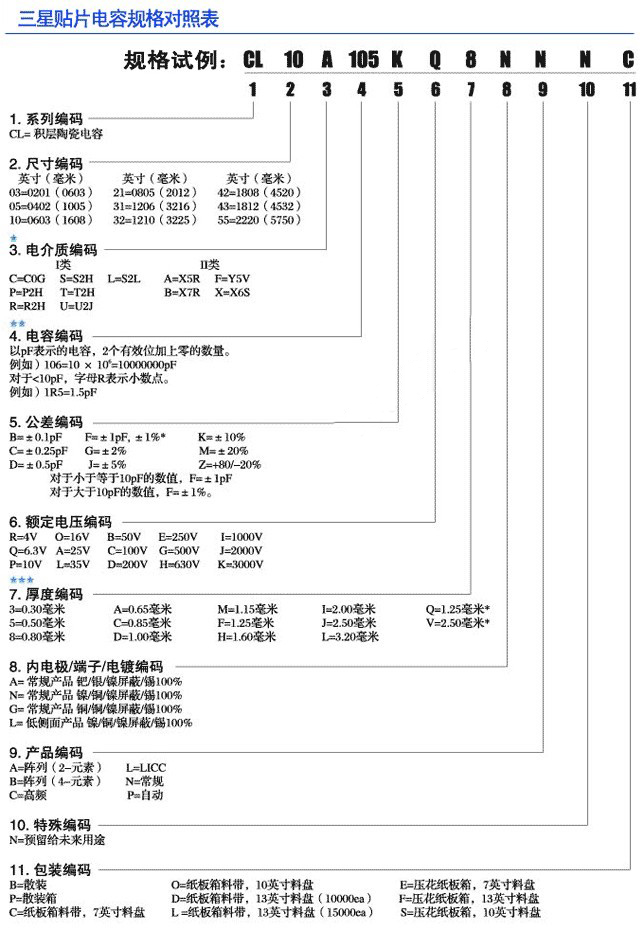

三星贴片电容规格对照表:
