贴片电容的尺寸表示方法介绍
浏览次数:713
|
发布日期:2022-07-14

贴片电容有两种尺寸表示方法,一种是以英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512,这些是英寸表示法, 04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)

英制尺寸公制尺寸长度及公差宽度及公差厚度及公差
040210051.00±0.050.50±0.050.50±0.05
060316081.60±0.100.80±0.100.80±0.10
080520122.00±0.201.25±0.200.70±0.20
120632163.00±0.301.60±0.200.70±0.20
121032253.00±0.302.54±0.301.25±0.30
180845204.50±0.402.00±0.20≤2.00
181245324.50±0.403.20±0.30≤2.50
222057505.70±0.405.00±0.30≤2.50
222557635.70±0.506.30±0.50≤2.50
303576907.60±0.509.00±0.05≤3.00

贴片电容规格:

  贴片电容规格一般常见封装尺寸为:0201,0402,0603,0805,1206,容量范围一般在0.5pF~1uF。1210,1812,1825,2225,3012、3035为大规格贴片电容,容量范围在1uF~100uF。0402贴片电容属于小尺寸,随着电子市场的小型化,是以后的趋势,而0603贴片电容,0805贴片电容,1206贴片电容则是目前市面上常用的,比如0603B104K500NT,0805B104K500NT等都是非常常用的型号。

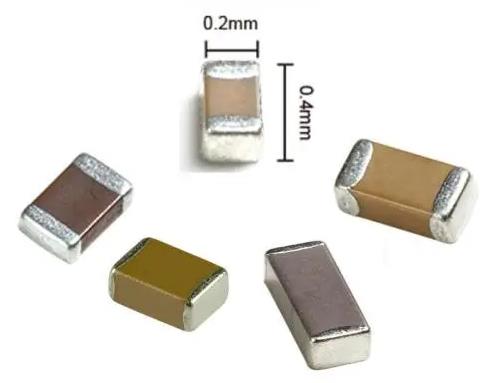

贴片电容

1、封装尺寸:通用型贴片电容包括四个常用的封装:0402、0603、0805、1206。



2、介质种类:介质种类。由贴片电容介质及特性介绍我们知道贴片电容的所谓介质实际上对应着该电容的代表着工作温度。介质不同工作温度不同。通用型贴片电容介质有5种,分别用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。



3、标称容量代号(单位:PF):101:标称阻值为100pf,标称容量采用E-24标准的三位数表示法或E-96标准四位数表示法,前两位是有效数字(E-96四位数表示法中,前三位是有效数字),后一位是有效数字后零的个数。



4、电容值误差精度代号:F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf);



5、额定工作电压:三位数表示法,500表示50V;501表示500V,6R3表示6.3V;



6、端头电极种类:通用型贴片电容一般都是采用N(银或铜层/镍层/锡层三层电镀端头),另外两种团头类型有 S(纯银端头)、C(纯铜端头);



7、包装方式代号: T表示编带包装; C表示塑料袋包装。



正确选择一颗贴片电容时,除了要提供其规格尺寸及容量大小外,还必须特别注意到电路对这颗贴片电容的温度系数、额定电压等参数的要求。
