贴片电容和贴片电解电容有什么不同?
浏览次数:511
|
发布日期:2022-07-18

贴片电容

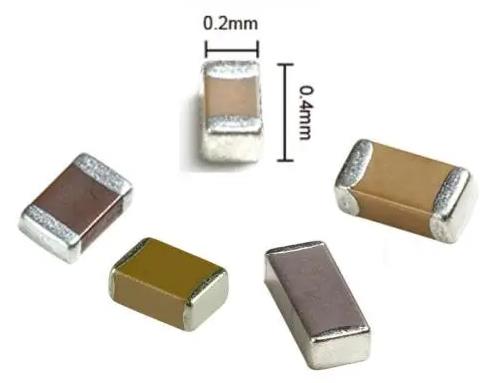

贴片电容:


 1、贴片电容的全称是多层片式陶瓷电容器,是大部分可以实行贴片封装的电容的统称,而电解电容则是电容性质分类的一种。


 2、贴片电容分为无极性电容和有极性电容两种。 极性电容一般称为电解电容,但有些电解电容不适合贴片封装,如节能灯用铝电解电容。


 3、贴片电容一般体积小、容量小、精度高,而电解电容体积大、容量大、种类多,一般贴片电容的体积比插件的小,更适合时代的发展。

贴片电容的用途:贴片电容在中高频有相当大的作为,其体积小,耐压高,高频谐振点的ESR非常低(数个mΩ),通常用于中高频(100k-数百M)滤波,使用起来好的是各个谐振频段都选用,比如102,103,104(即1nF,10nF,100nF)等级容量的陶瓷电容并联使用。


贴片电解电容

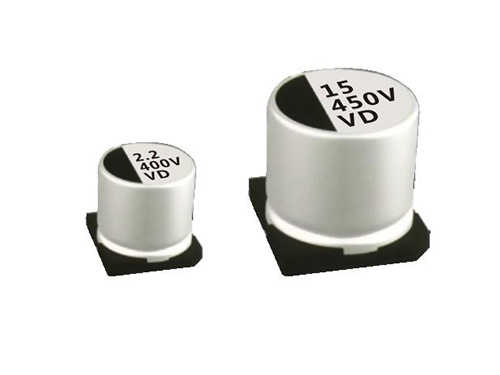

贴片电解电容:


1、单位体积的电容量非常大,比其它种类的电容大几十到数百倍。


2、额定的容量可以做到非常大,可以轻易做到数百UF甚至上万UF。


3、价格比其它种类具有压倒性优势,因为电解电容的组成材料都是普通的工业材料,比如铝等等。



贴片电解电容器缺点是:介质损耗、容量误差较大(大允许偏差为+100%、-20%),耐高温性较差,存放时间长容易失效。


贴片电解电容的用途:由于电解电容的容量可以做到数百数千UF甚至上万UF,在低中频滤波电路,首先要考虑电解电容/贴片电解电容。


需要注意的是,大多数电解电容都有极性,即正负极一定不能接反,即使用普通万用表测量时不小心接反了。
