贴片电容0402|0603|0805|封装尺寸介绍
浏览次数：1122
|
发布日期：2022-07-20

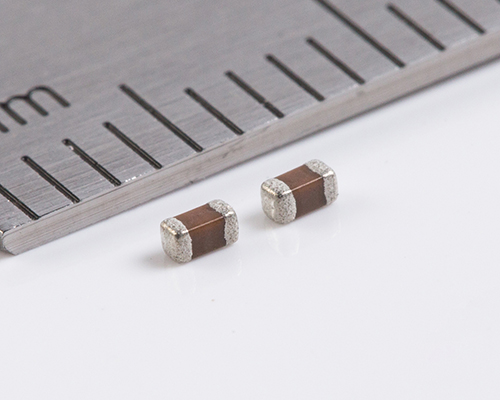

贴片电容0402|0603|0805|封装尺寸介绍:
贴片电容尺寸单位一般用公制跟英制表示，常用的习惯用英制表示尺寸。
0402：英制单位，代表的是电容的长和宽，0.04inch*0.02inch, 1inch=25.4mm
0.04inch*25.4mm=1.0mm,0.02inch*25.4mm=0.5mm,所以0402英制尺寸对应的公制尺寸是1005，10是代表长度，05代表的是宽度。0402尺寸的厚度一般只有一个，包装数量为10K,厚度是：0.5。
0603:也是英制尺寸，由长X宽组成，0.06inch*0.03inch，1inch=25.4mm
0.06inch*25.4mm=1.6mm,0.03inch*25.4mm=0.8mm,所以0603英制尺寸对应的公制尺寸是1608，16是代表长度，08代表的是宽度。0603尺寸的厚度一般只有一个，包装数量为4K,厚度是：0.8;
0805：代表的是英制的尺寸，由长X宽组成，0.08inch*0.05inch，1inch=25.4mm
0.08inch*25.4mm=2.0mm,0.05inch*25.4mm=1.2mm,所以0805英制尺寸对应的公制尺寸是2012，20是代表长度，12代表的是宽度。0805尺寸一般有两个厚度，根据包装数量来决定的，4KPCS的包装数量产品厚度是0.8mm,(3K)/2K包装数量的产品厚度是1.25mm;
