电子元器件基础知识
浏览次数：630
|
发布日期：2022-07-20

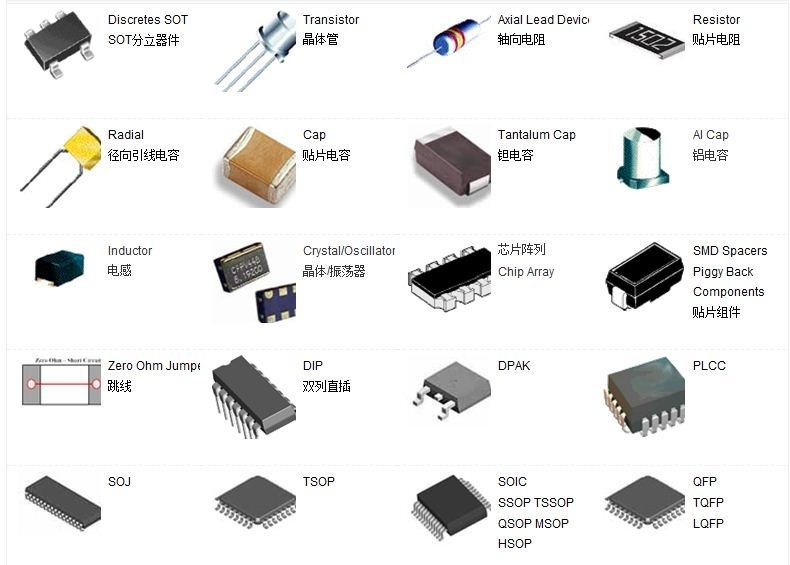

电子元器件是元件和器件的总称，在加工过程中不改变分子成分的成品称为元件，如电容器、电阻器、电感器。在加工时改变了分子结构的成品称为器件，如晶体管、集成电路。
一、电容器:
电容器，简称电容，用字母C表示。电容有存储电荷的作用，是最常用的电子元器件之一。电容器在电路中的作用是通交流阻直流、通高频阻低频，常用作隔直、滤波、耦合。电容器的两个最基本的指标是容量和耐压。容量显示电容器的储存能力，有法拉（F）和微法（μF）、皮法（PF）等计量单位。由于电容简单的说就是两个相互绝缘的导体，所以当电压升高到一定程度时，会击穿这层绝缘。这个极限电压就是电容器的耐压值。电容器按有无极性可分为有极性电容和无极性电容两种。在一般情况下，有极性电容的正负极不可接反。按制作材料分，有铝电解电容(成本低、容量大、耐热性差、稳定性差)、钽电解电容(成本高、精度高、体积小、漏电小)、瓷片电容、聚丙烯电容、纸质电容以及金属膜电容等多种。按容量是否可变，分为固定电容和可调电容。
二、电阻器：
电阻器，简称电阻，用字母R表示。电阻是一个限流元件，限制通过它所连支路的电流大小。衡量电阻器的两个最基本参数是阻值和功率。阻值用来表示电阻器对电流阻碍作用的大小，单位为欧姆（Ω）。除此之外，常用单位还有千欧（KΩ）和兆欧（MΩ）。功率用来表示电阻器所能承受的最大电流，用W（瓦）表示，厚声电阻有1/16W，1/8W，1/4W，1/2W，1W，2W等多种功率贴片/插件电阻。按电阻器的制作材料不同，分为水泥电阻（制作成本低、 高功率、散热性好、稳定性高、耐湿、耐震 ）、碳膜电阻（阻值范围宽、价格便宜、但精度差）、金属膜电阻（体积小，温度系数小，工作稳定，噪声小，精度高），绕线电阻和金属氧化膜电阻等等。按阻值是否可变可分为固定电阻器、可调电阻器等。
三、电感器：
电感器，用绝缘导线绕制的各种线圈称为电感。它的基本作用是通直流，阻交流，与电容器的性质恰恰相反。衡量电感器的最基本指标是电感量，以亨（H）为单位，还有毫亨，微亨等。电感器可分为磁芯电感（电感量大，常用在滤波电路）和空心电感（电感量小，常用于高频电路）两种。
四、晶体管：
晶体管，最常用的有三极管和二极管两种。三极管对信号有放大作用，以符号T表示。二极管以D表示。按制作材料分，晶体管可分为锗管和硅管两种。按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。国产管多用XXX表示，其中每一位都有特定含义：第一位3代表三级管，2代表二极管。第二位代表材料和极性：A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。二极管同三极管第二位意义基本一致，而第三位则含义不同。对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。如3AX31，具体来说就是PNP型锗材料低频小功率三极管，最后面的数字是产品的序号，序号不同，各种指标略有差异。对于进口的三极管来说，型号各有不同，要在实际使用过程中积累资料。常用的进口管有韩国的90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。
五、集成电路：
现在应用最多的莫过于集成电路(Integered Circuit)，采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线连在一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构。集成电路(Integered Circuit)在电路中用符号“IC"表示。按功能结构分类，集成电路分为模拟集成电路、数字集成电路和数/模混合集成电路。按制作工艺分类，集成电路分为半导体集成电路和膜集成电路。按集成度高低分类，可分为小规模集成电路（SSI）、中规模集成电路（MSI），大规模集成电路（LSI），超大规模集成电路（VLSI），特大规模集成电路（ULSI），巨大规模集成电路（GSI）。
