风华高科贴片磁珠规格型号识别方法
浏览次数:4084
|
发布日期:2022-08-02

风华高科的贴片磁珠产品规格型号繁多,但是其型号命名方式均采用同一个标准,以风华高科贴片磁珠的型号命名方法加以说明:

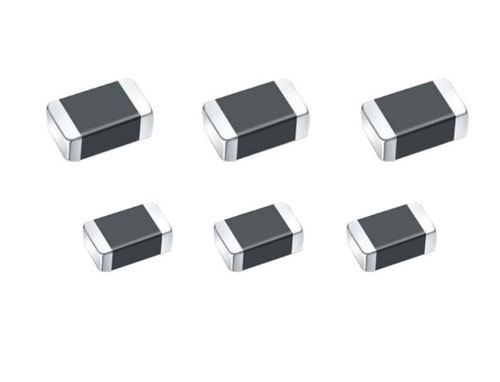

风华磁珠

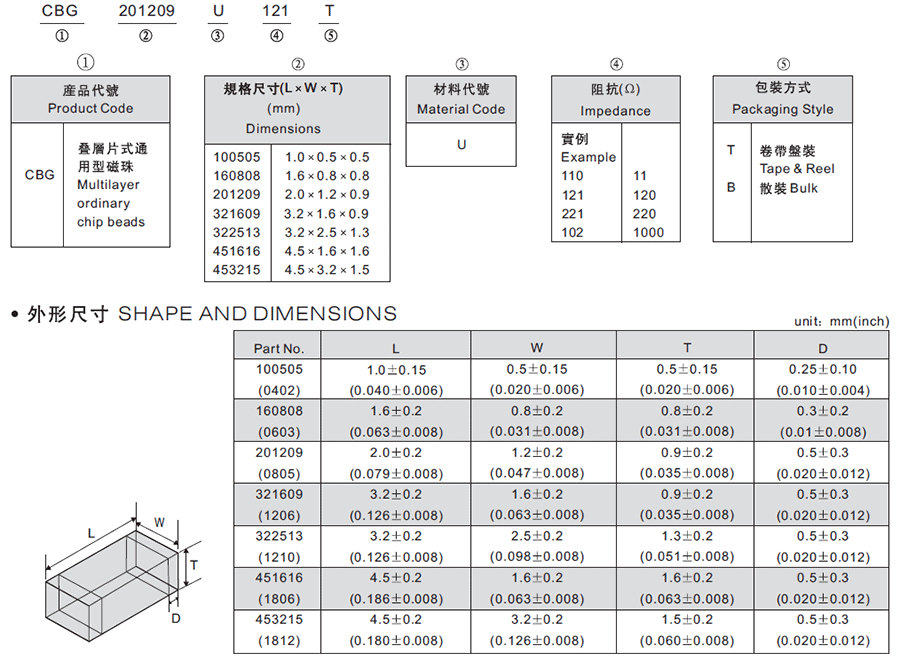

风华磁珠: CBG 201209 U 121 T

1、磁珠产品代号:CBG表示该磁珠属于-通用型磁珠 其他代号为: CBW:大电流型贴片磁珠;CBY:尖峰磁珠;CBH:低频高阻磁珠;CBM:超大电流磁珠;CBA:磁珠排。

2、磁珠封装尺寸:风华贴片磁珠的封装尺寸共有7个,分别是:100505(0402),160808(0603),201209(0805)、321609(1206)、322513(1210),453215(1812)

3、材料代号:字母U表示陶瓷,字母A表示铁氧体

4、磁珠阻抗代号:单位是欧姆。磁珠阻抗采用三位数表示法,前两位是有效数字,后一位是零的个数。121表示120欧姆欧姆

5、磁珠包装方式:T表示编带包装,有时候T会省略不写,默认均为编带包装。B表示散装。
