固态电容器是应用非常普遍的电子元器件之一，在电子设备中占领非常重要的位置。它是以介电资料辨别的的一种电容器。接下来，我们就来看看什么是固态电容，以及它作用是什么？
一、什么是固态电容？

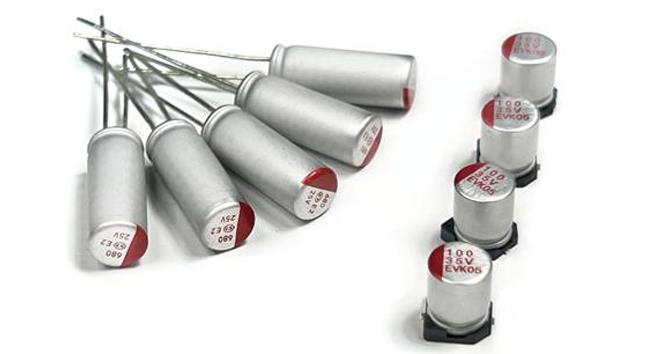

固态电容全称为：固态铝质电解电容。
它与普通电容（即液态铝质电解电容）最大差异在于采用了不同的介电资料，液态铝电容介电资料为电解液，而固态电容的介电资料则为导电性高分子资料。
二、固态电容的作用
固态电容也是电容的一种，所以固态电容的作用与普通电容的作用区别不是很大。只不过固态电容相关于普通电容稳定性好、寿命长、低ESR（串联等效电阻）和高额定纹波电流。
固态电容的作用主要有以下几种：
1）去藕
去藕，又称解藕。从电路来说，总是能够辨别为驱动的源和被驱动的负载。假定负载电容比拟大，驱动电路要把电容充电、放电，才干完成信号的跳变，在上 升沿比拟峻峭的时分，电流比拟大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对 于正常状况来说理论上就是一种噪声，会影响前级的正常工作。这就是耦合。
去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，防止互相间的耦合干扰。
2）滤波
从理论上（即假定电容为纯电容）说，电容越大，阻抗越小，经过的频率也越高。但理论上超越1uF的电容大多为电解电容，有很大的电感成份，所以频率 高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电 容越大低频越容易经过，电容越大高频越容易经过。细致用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。
曾有网友将滤波电容 比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的参与或蒸发而惹起水量的变化。 它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。
3）储能
储能型电容器经过整流器搜集电荷，并将存储的能量经过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000uF之间的铝电解电容器（如EPCOS公司的 B43504或B43505）是较为常用的。依据不同的电源央求，器件有时会采用串联、并联或其组合的方式，关于功率级超越10KW的电源，通常采用体积较大的罐形螺旋端子电容器。
