为什么MLCC加 DC 电压后容量会下降?
浏览次数:561
|
发布日期:2022-10-27

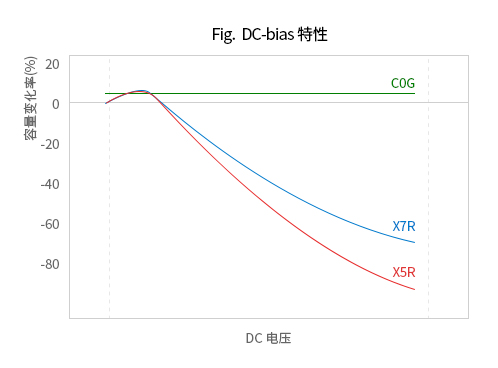

MLCC Class2(X5R, X7R 等) 产品,如下所示,随着 DC 电压增加,其容量会渐渐下降。但像Class1 产品 C0G,即使加电压其容量也没有任何变化。

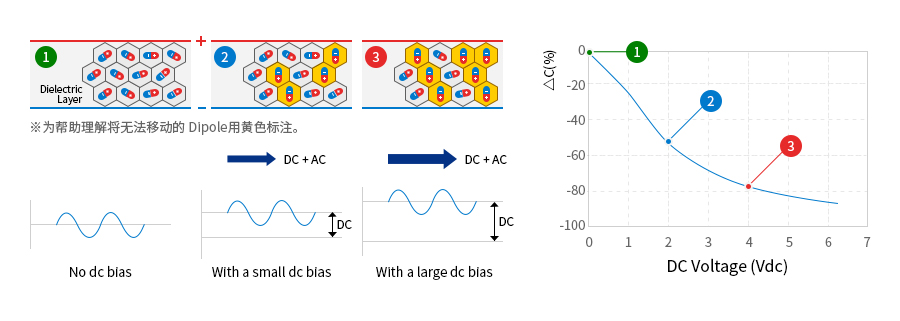

像Class2 产品,电介质内的 Dipole在加 DC 电压后,会按照电压所处的方向整齐排列,当所加的 DC 电压变大,因 DC 电压而固定方向的 Dipole也会增加。MLCC的容量由对 AC 电压做出反应的 Dipole决定,由DC 电压固定的 Dipole越多对 AC 电压做出反应的 Dipole 就会越少,从而导致容量下降。
